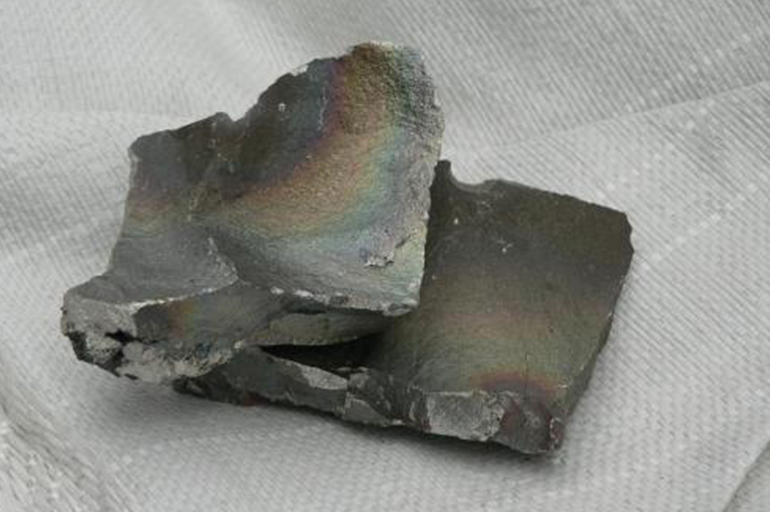

硅锰合金冶炼碱度过高，成渣温度大大下降，炉内温度提不高，加之CaO与SiO2结合成硅酸盐，这些都使SiO2的还原困难，合金含硅量上不去。此外，碱度过高，炉渣过稀，出铁时带走的生料多，出铁口也容易烧坏，炉眼也不好堵，因此碱度太高是不好的。碱度太低，渣发粘，排渣困难，排渣不彻底，容易引起翻渣，碱度太低，电阻大，炉渣的导电性大大下降，常常给不满负荷，因而炉温低，坩埚缩小，化料速度慢，生产率低。由于炉温低和渣发粘，SiO2还原发生困难，合金中硅低碳高，渣中跑锰多。生产中可根据渣量和渣的流动性来判断炉渣碱度，正常冶炼时，每炉的渣量和铁量在一定范围内波动。若出渣过多，出铁较少，说明碱度高;若渣量少，流不出来，出铁口挂渣，说明碱度低。炉渣的流动性和碱度直接相关，渣稀，碱度就高、渣粘、碱度就低。

二氧化硅是较难还原的氧化物，它的还原程度与还原剂的用量特别是与炉温有关。因此，冶炼硅含量较高的硅锰合金除适当增加还原剂的用量外，关键是怎样提高炉内的温度。我们知道，在连续冶炼法中，炉渣的熔点对炉温有很大的影响。在冶炼硅锰合金时，因为炉渣中的SiO2和MnO在1240℃会组成低熔点的共晶体，而从MnSiO3中还原得到含硅20%的开始还原温度为1490℃，因此冶炼高硅硅锰合金的主要困难也是炉温问题。锰矿的品位和块度对炉温是有影响的。锰矿含锰越高，渣量就少，炉温容易上去。硅锰合金锰矿块度大，透气性好，整个炉口冒火，料层均匀下沉。原料预热好，落入下部反应区时带入较多的热量，同时块度大，熔化很慢，成渣温度也高，这都有助于炉温的提高。

提高合金的含硅量，还要有一个合适的炉渣成分。生产实践指出，当碱度(CaO/ SiO2)在0.5~0.7之间，合金含硅量高。此外，炉渣中含有少量的(5~7%)MgO能大大改善炉渣的流动性，又利于炉温的提高，这都能促进SiO2的还原。电极工作端的长度对炉温是有直接影响的。9000~12500KVA的电炉冶炼硅锰合金时电极的正常埋入深度为1.2~1.4米，工作电压为130~145V;3000~6000KVA的电炉冶炼硅锰合金时电极的正常埋入深度为600~800mm。

此外，如出铁口处炉壁变薄，出铁口炉眼太大造成出铁时淌生料严重，硅锰合金也都影响炉温的提高，从而影响合金中硅含量的提高。
